♦ Ứng dụng của Biến tần Yaskawa V1000:

• Tải thường: Quạt, bơm, HVAC.
• Tải nặng: Băng chuyền, Máy đóng gói, Chế biến thực phẩm. cầu trục và các máy nâng hạ, máy nén khí, máy đùn ép, máy cuộn, máy công cụ, máy giặt công nghiệp, v.v..

1.ĐẶC TÍNH KỸ THUẬT:

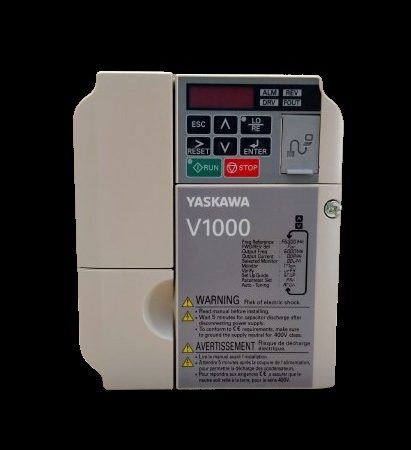

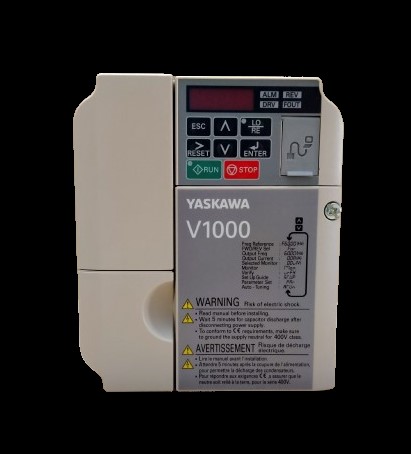

Đặc tính biến tần Yaskawa V1000: Biến Tần Yaskawa V1000 là dòng biến tần điều khiển vector được thiết kế theo tiêu chuẩn mới. Dựa trên các yêu cầu về hiệu suất và khả năng vận hành cao trong công nghiệp, biến tần V1000 đáp ứng đầy đủ với chất lượng vượt trội, đặc tính cao và khả năng điều khiển đa dạng.
Ứng dụng của Biến tần Yaskawa V1000:
Tải thường: Quạt, bơm, HVAC.
Tải nặng: Băng chuyền, Máy đóng gói, Chế biến thực phẩm. cầu trục và các máy nâng hạ, máy nén khí, máy đùn ép, máy cuộn, máy công cụ, máy giặt công nghiệp, v.v.

• Hãng sản xuất: Yaskawa
• Xuất xứ: Nhật Bản
• Tính năng của Biến tần Yaskawa V1000:
• Đây là dòng biến tần nhỏ gọn chuyên sâu. Tích hợp chức năng điều khiển vector và động cơ PM (động cơ nam châm vĩnh cửu).
• Công suất lớn lớn nhất 18.5kw.
• Có chức năng lựa chọn ứng dụng cụ thể để tối ưu hoá quá trình cài đặt.
• Tuân theo các tiêu chuẩn quốc tế về môi trường.
• Thông số kỹ thuật chung:
• Nguồn cung cấp và công suất:
• 1 – 3.7 kW (200 – 240 V, 1Pha)
• 1 – 15 kW (200 – 240 V, 3Pha)
• 2 – 15 kW (380 – 480 V, 3Pha)
• Dải tần số ra:01 – 400 Hz.

• Khả năng quá tải: Tải thường 120% trong 60 giây, tải nặng 150% trong 60 giây.
• Phương pháp điều khiển: V/f, véc tơ vòng hở, véc tơ vòng hở cho động cơ đồng bộ, véc tơ vòng kín cho động cơ đồng bộ.
• Ngõ vào: Ngõ vào số đa chức năng, ngõ vào tần số tham chiếu, ngõ vào an toàn.
• Ngõ ra: Ngõ ra cách ly quang đa chức năng, báo lỗi rơ le, ngõ ra số đa chức năng, ngõ ra giám sát, ngõ ra giám sát an toàn.
• Chức năng bảo vệ: Động cơ, quá dòng tức thời, quá tải, quá áp, thấp áp, mất áp, quá nhiệt, quá nhiệt điện trở phanh, ngăn chặn sụt.
• Chức năng chính:
• Chức năng tự động dò tốc độ động cơ khi mất nguồn sử dụng cảm biến tốc độ.
• Chức năng KEB giữ động cơ hoạt động ổn định khi mất nguồn dùng năng lượng tái sinh.
• Có khả năng điều khiển sensorless (điều khiển vị trí động cơ IPM mà không cần phản hồi từ động cơ (encorder) và không cần thêm bộ điều khiển).
• Cung cấp nhiều tính năng giúp thiết lập và vận hành biến tần dễ dàng như: chế độ tự chỉnh auto-tuning…
• Tích hợp sẵn bộ điều khiển PID.
• Truyền thông: Hỗ trợ các chuẩn truyền thông RS422/RS485 (mặc định), PROFIBUS-DP, DeviceNet, CC-Link, CompoNet, CANopen, LONWORKS, MECHATROLINK -2, MECHATROLINK-3.
• Thiết bị mở rộng:
• Màn hình vận hành LCD, cuộn kháng xoay chiều, cuộn kháng một chiều, bộ phanh, điện trở phanh, lọc nhiễu…
• Card tham chiếu tốc độ, card truyền thông, card giám sát, card điều khiển tốc độ máy phát.
• Cấp bảo vệ: IP00, IP20/NEMA.
• Lợi ích khi sử dụng biến tần V1000: Biến tần Yaskawa V1000 là thiết bị điện được sử dụng trong hệ thống điện công nghiệp với những tính năng đảm bảo dòng điện, hệ thống điện hoạt động bình thường khi có sự cố điện năng xảy ra. Biến tần Yaskawa V1000 có Nguồn cung cấp là 3 pha 200 – 240V, 380 – 480V, 50/60 Hz. Điều này sẽ giúp chúng ta có thể sử dụng cho nhiều hệ thống điện năng khác nhau. Chức năng vận hành là điều khiển đa tốc độ, Điều khiển AVR, PID, tự động reset khi có lỗi, tự động dò chức năng, kết nối truyền thông RS 485, có sẵn các bộ tham số chức năng cho từng ứng dụng cụ thể, chế độ tự động nhận dạng động cơ, kết nối truyền thông RS 485. Vì thế dòng sản phẩm này dùng để Bảo vệ quá áp, sụt áp, quá tải, nhiệt độ quá cao, lỗi CPU, lỗi bộ nhớ, chạm mass đầu ra khi cấp nguồn. Hơn thế nữa Biến tần Yaskawa V1000 có thiết kế nhỏ nhất thế giới, là dòng sản phẩm nhỏ gọn phù hợp cho mọi hoạt động sản xuất công nghiệp và dễ dàng lắp đặt, chiếm ít diện tích trong hoạt động, thuận tiện cho mọi ngành nghề.

2.TÍNH NĂNG VƯỢT TRỘI V1000:
♦ Tính năng 1:

• Điều khiển động cơ PM không cần bộ dò (Sensorless).
• Hai biến tần trong một: V1000 không chỉ truyền động cho động cơ điện cảm ứng mà còn cho cả động cơ đồng bộ như động cơ IPM và SPM. Vì vậy chỉ cần dùng một biến tần cho mọi ứngdụng, không cần phải mua thêm phụ tùng (spare parts).
• Lưu ý: Xem bảng thông số kỹ thuật của sản phẩm để biết thêm thông tin về động cơ. Tỷ số mô-men xoắn biến đổi của động cơ đồng bộ là 1 đến 10.
• Sản phẩm hàng đầu:
• Đặc tính mô-men xoắn ấn tượng: V1000 là sản phẩm đầu tiên trong dòng được trang bị phương pháp điều khiển vector dòng. Tính năng điều khiển vector dòng giúp mô-men xoắn khởi động mạnh mẽ 200% ở 0.5 Hz∗ và vận hành giới hạn mô-men xoắn chính xác. Chức năng tự động tinh chỉnh động cơ giúp giảm thiểu thời gian khởi động và đảm bảo thiết bị hoạt động hiệu quả với hiệu suất cao nhất.
• Lực hãm tăng khi giảm tốc: Thời gian giảm tốc nhanh hơn với lực hãm mạnh.
• Không còn rắc rối do mất điện: V1000 được trang bị tính năng tìm kiếm tốc độ và KEB Ride-Thru phù hợp với ứng dụng của doanh nghiệp, bất kể là với động cơ điện cảm ứng hay động cơ nam châm vĩnh cửu.
• Thân thiện với môi trường:
• Bảo vệ trước môi trường khắc nghiệt: có nhiều sản phẩm để bảo vệ biến tần trước độ ẩm, bụi bẩn, xăng dầu và rung chấn.
• Tuân thủ chỉ thị RoHS của EU: mọi model V1000 đều hoàn toàn tuân thủ chỉ thị RoHS của EU

♦ Tính năng 2:

• Tham số được cài đặt tự động – lập trình dễ dàng:
• Khởi động tức thì với các cài đặt sẵn ứng dụng (application presets): V1000 tự động cài đặt các tham số cần thiết cho các ứng dụng khác nhau. Cài đặt sẵn đối với các ứng dụng như bơm cấp nước, hệ thống băng chuyền, quạt hút thông gió và các ứng dụng khác hỗ trợ lập trình biến tần ngay tức khắc để tối ưu hóa hiệu suất, đảm bảo cài đặt dễ dàng, tiết kiệm thời gian chạy thử.
• Cài đặt nhanh chóng dễ dàng:
• Cài đặt nhiều biến tần một cách nhanh chóng với USB: Khởi động nhiều biến tần và cho chạy một cách dễ dàng chỉ bằng USB. Thiết bị sao chép tương tự cũng hoàn toàn tương thích với PC.Cài đặt và bảo trì dễ dàng từ PC: DriveWizard Plus cho phép người dùng quản lý các cài đặt riêng cho tất cả các biến tần ngay trên PC. Với các trình tự vận hành cài đặt sẵn của DriveWizard, việc chỉnh biến tần và kiểm tra bảo trì trở nên dễ dàng hơn bao giờ hết.
• Bảo trì dễ dàng:
• Giảm thời gian thời gian chết: bảng đầu cuối cắm (pluggable terminal board) đầu tiên có chức năng sao lưu tham số cho phép người dùng thay thế biến tần ngay lập tức trong trường hợp hỏng hóc. Không cần lập trình lại biến tần thay thế – tiết kiệm được đáng kể thời gian!
• Tuổi thọ sử dụng vượt trội: quạt làm mát và tụ điện có tuổi thọ sử dụng dự kiến mười năm. Ngoài ra, màn hình bảo trì giúp theo dõi độ mòn linh kiện.
• Lưu ý: giả định điều kiện vận hành 40°C, 80% tải định mức và vận hành liên tục 24 giờ. Tuổi thọ sử dụng có thể thay đổi theo điều kiện vận hành.
• Đấu nối đơn giản: hiện có tùy chọn bảng đầu cuối cắm (pluggable terminal board). Các đầu cuối không vít loại bỏ được đấu nối mất thời gian và công việc bảo trì định kỳ bao gồm kiểm tra kết nối dây dẫn, điều này giúp cải thiện độ tin cậy của biến tần. Liên hệ Yaskawa nếu có bất kỳ thắc mắc nào.
• Nhiều chức năng theo dõi: các chức năng theo dõi (Monitor functions) như tần số đầu ra, dòng điện đầu ra, trạng thái I/O và công tơ điện giúp nắm được chính xác trạng thái vận hành của biến tần và theo dõi lượng tiêu thụ năng lượng.
• Menu Verify (Xác nhận): menu Verify liệt kê tất cả các cài đặt đã bị thay đổi so với các giá trị mặc định ban đầu của chúng. Danh sách này bao gồm các tham số được thay đổi bằng chức năng Auto-tuning, Application Presets và những cài đặt do kỹ thuật viên chỉnh sửa. Danh sách này giúp dễ dàng tham chiếu những thay đổi đối với cài đặt biến tần.
• Thiết kế tiết kiệm không gian hoàn hảo
• Loại nhỏ nhất thế giới: Yaskawa ứng dụng công nghệ mô phỏng nhiệt tiên tiến nhất và độ tin cậy tối đa để tạo ra biến tần nhỏ gọn nhất thế giới. V1000 giảm kích thước cần thiết tới 70% so với các model cũ của Yaskawa.
• Nối tiếp (Side-by-Side): V1000 giúp tiết kiệm không gian lắp đặt khi chỉ yêu cầu 1 khoảng cách tối thiểu giữa các biến tần.

3. BIẾN TẦN V1000 TRONG CÁC DỰ ÁN ĐÃ LẮP ĐẶT

Biến tần V1000 – ứng dụng tủ điều khiển bơm cấp nước
